一、項目描述：

四川贛鋒鋰業有限公司50kt/a鋰鹽生產線項目元明粉干燥成套設備。

二、干燥機進料性質：

1、燥物料品種：硫酸鈉（俗名：元明粉）,化學式：Na2SO4

2、待干燥物料（濕硝）含濕量：2.5%。

3、待干燥濕硝量：500.52噸/天，22.75噸/小時。

4、需要干燥蒸發掉水份：11.69噸/天。

5、進料溫度:50℃。

6、物料密度：2.7 g/cm3

三、干燥機出料性質和要求：

1、出料量：488噸/天，22.2噸/小時。

2、產品水份：低于0.3%。

3、產品粒度：小于0.5mm，產品粒度均勻，不能有塊狀物。

四、元明粉烘干機工作原理：

本案選用我司三筒回轉烘干機作為元明粉的干燥設備。

元明粉烘干機是由三個不同直徑的同心筒體按照熱交換數學關系和結構形式彼此套疊組合而成。各筒內裝有不同角度和間距的專用揚料板，該結構能夠保證待烘干元明粉在重力和推力作用下沿著螺旋方向運動，在筒內保持足夠的停留時間和充分的拋撒性，使元明粉在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除單筒烘干設備斷面常出現“風洞”現象而引起熱量損失的缺陷。

同時，特殊的三筒結構使得內層筒體被外層筒體包圍而形成了一個自身保溫系統。內、中筒儲集的熱能以傳導的方式參與到元明粉的熱交換。外筒不僅處在熱氣流的低溫端，而且外筒表面進行保溫，使得筒體的散熱損失明顯降低，節能效果顯著。

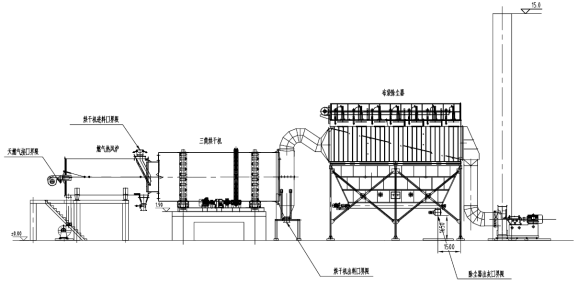

五、元明粉烘干機工藝流程圖：

元明粉烘干工藝流程圖
