一、項目描述：重慶長江造型材料（集團）股份有限公司60T/H（干基）石英砂烘干系統設備。

二、干燥機進料性質：

（1）物料名稱：石英砂；

（2）濕基水分：7％；

（3）堆積密度：1.3-1.6t/m3；

（4）原料粒徑：70目-120目占90%以上。

三、干燥機出料性質和要求：

（1）干基水分：0.3%；

（2）干基產能：60t/h；

（3）粉塵排放：≤10/Nm3。

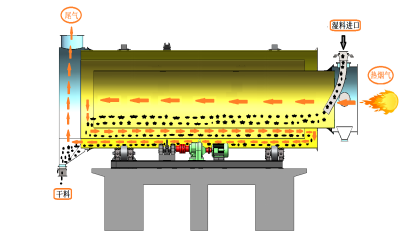

四、石英砂烘干機工作原理：

本案選用我司三筒烘干機作為石英砂的干燥設備。

AZH三筒烘干機是由三個不同直徑的同心筒體按照熱交換數學關系和結構形式彼此套疊組合而成。各筒內裝有不同角度和間距的專用揚料板，該結構能夠保證待烘干石英砂在重力和推力作用下沿著螺旋方向運動，在筒內保持足夠的停留時間和充分的拋撒性，使石英砂在筒內與來自燃燒室內的熱氣流進行充分的熱交換，消除單筒烘干設備斷面常出現“風洞”現象而引起熱量損失的缺陷。特殊的三筒結構使得內層筒體被外層筒體包圍而形成了一個自身保溫系統，內、中筒表面散發的以輻射的方式參與到外一層筒內物料的熱交換。而外筒不僅處在熱氣流的低溫端，而且外筒表面進行保溫，使得筒體的散熱損失明顯降低，節能效果顯著。

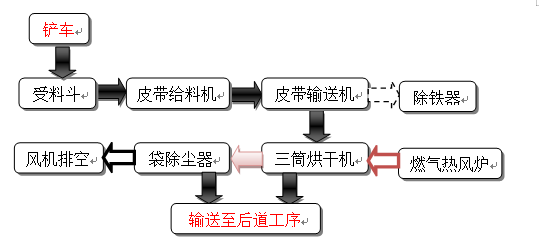

五、石英砂烘干機工藝流程圖：

六、公用工程消耗

6.1電力消耗

6.2壓縮空氣消耗

6.3天然氣消耗
